参考：bbox_to_anchor

在使用matplotlib绘制图形时，经常需要将图例（legend）放在图形的特定位置，而不是默认位置。bbox_to_anchor是matplotlib中用于设置图例位置的一个重要参数。通过设置bbox_to_anchor参数，可以将图例放置在图形的任意位置，例如放置在图形外部、放置在特定位置，或者区分上下左右四个方向。

下面将详细介绍bbox_to_anchor参数的用法，并提供一些示例代码来帮助理解。

1. 放置在图形外部

我们可以通过设置bbox_to_anchor参数，将图例放置在图形的外部。比如将图例放置在图形的右上角，代码如下：

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [1, 4, 9, 16], label='Line 1')
plt.plot([1, 2, 3, 4], [2, 5, 10, 17], label='Line 2')
plt.legend(loc='upper left', bbox_to_anchor=(1, 1))

plt.show()

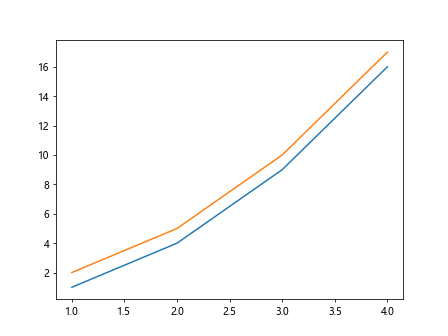

Output:

在这段代码中，bbox_to_anchor=(1, 1)表示将图例的右上角放置在图形的右上角位置。这样可以使图例不遮挡图形内容，同时显示得更加清晰。

2. 放置在特定位置

除了将图例放在图形外部，我们还可以将图例放在图形的任意位置。比如将图例放置在图形的中心，代码如下：

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [1, 4, 9, 16], label='Line 1')
plt.plot([1, 2, 3, 4], [2, 5, 10, 17], label='Line 2')
plt.legend(loc='best', bbox_to_anchor=(0.5, 0.5))

plt.show()

Output:

在这段代码中，bbox_to_anchor=(0.5, 0.5)表示将图例的中心放置在图形的中心位置。这样可以使图例与图形内容更加接近，使得图形看起来更加协调。

3. 区分上下左右方向

在设置bbox_to_anchor参数时，我们还可以区分上下左右四个方向。比如将图例放置在图形的左下角，代码如下：

import matplotlib.pyplot as plt

plt.plot([1, 2, 3, 4], [1, 4, 9, 16], label='Line 1')
plt.plot([1, 2, 3, 4], [2, 5, 10, 17], label='Line 2')
plt.legend(loc='best', bbox_to_anchor=(0, 0), bbox_transform=plt.gcf().transFigure)

plt.show()

Output:

在这段代码中，bbox_to_anchor=(0, 0)表示将图例的左下角放置在图形的左下角位置，并通过bbox_transform=plt.gcf().transFigure来指定坐标的参考系为图形本身。这样可以更加准确地控制图例的位置。

通过bbox_to_anchor参数，我们可以灵活地控制图例的位置，使得图形更加美观和清晰。希望以上示例代码可以帮助大家更好地理解bbox_to_anchor参数的用法。
